三門峽市靈寶弘農澗河液壓壩基礎注漿項目

發布時間：2021-07-23 14:17

>項目背景

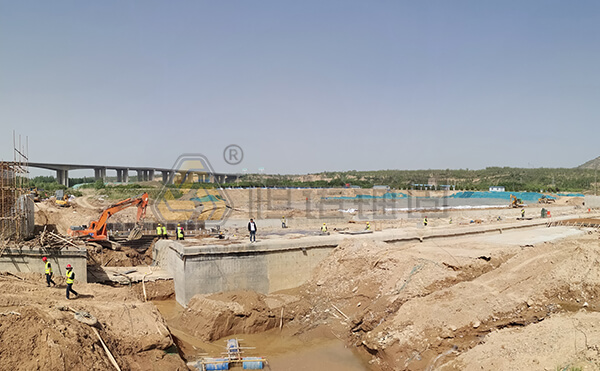

項目所屬工程位于三門峽市靈寶市函谷關景區下游弘農澗河上，液壓壩基礎坐落于弘農澗河河床部位，為弘農澗河生態調水及六河生態修復工程的部分工程。攔沙堰總長744.4m，其中液壓壩段長150m,上游鋼筋混凝土鋪蓋順?biāo)鞣较蜷L10m。為提高液壓壩壩體基礎的整體性和地基承載力，需對液壓壩基礎進行固結灌漿。施工方最終采用自鉆式中空錨桿鉆孔并用作注漿管。

>項目概覽

1.項目工期：2021年5月-2021年6月15日

2.服務范圍：錨固材料、鉆機配套設備租賃、現場施工與技術服務

3.應用場景：水利工程液壓壩基礎固結灌漿

4.應用結構：自鉆式中空錨桿用作注漿管

5.項目用量：5000m

6.地質條件：液壓壩基礎位于弘農澗河河道上，擬建場地由粉土、細沙、圓礫、強風化粉砂巖構成，場地富含地下水

>問題與挑戰

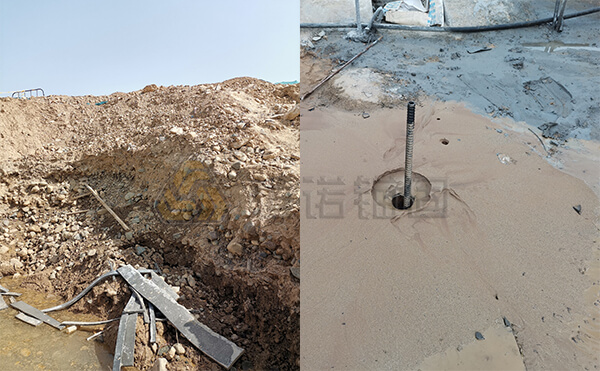

根據地質條件，設計方在壩體預留了直徑100mm的注漿孔用于固結灌漿。施工方擬采用潛孔鉆機鉆孔后插入鋼管，但是由于現場預留的孔徑太小以及壩體基礎的水泥墊層和砂卵石地質條件，現場的潛孔鉆機無法實施鉆孔，施工一度陷于停頓。

>解決方案

施工方了解到自鉆式中空錨桿能夠一次鉆進即可完成鉆孔和注漿，無需拔出鉆桿再插入錨桿，非常適合壩體基礎的水泥墊層和砂卵石地質條件，故邀請我方到現場進行鉆進試驗。我方提供了自鉆式錨桿產品和錨固鉆機及配套實施方案。

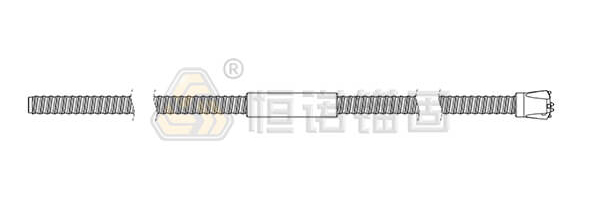

自鉆式中空錨固系統由中空錨桿桿體、連接套、鉆頭組成，中空錨桿體既可作為鉆桿進行鉆進又作為注漿管使用。該項目采用R32/19錨桿，R32/51球齒全鋼鉆頭，錨桿體長度為3m和4m，錨桿體通過連接套連接到設計長度。鉆進時使用我司的自鉆式錨桿專用鉆機進行旋轉沖擊成孔，水沖式鉆進后再固結注漿，錨桿結構如下圖所示：

中空錨桿R32，長度3/4m，單孔鉆孔深度7-8.3m，共鉆孔650個，鉆孔長度約5000m。

>施工工藝

物料準備→鉆機就位→連接中空錨桿及鉆頭→沖擊旋轉鉆進→接長錨桿→重復鉆進→鉆孔完成→孔口封閉→注漿管連接→固結灌漿→安裝完成

>施工設備

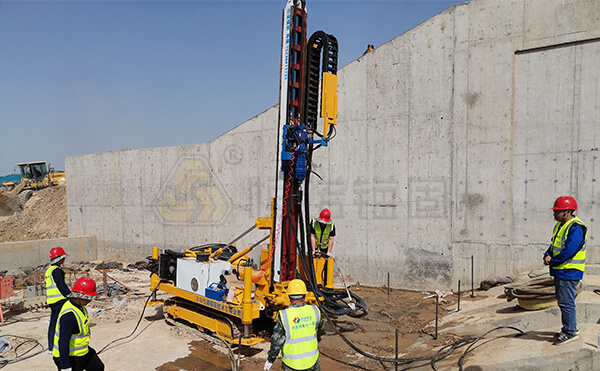

鉆機：自鉆式錨桿專用鉆機HZY133-100A

注漿機：螺桿注漿泵機GLZ-5C

施工效率：?jiǎn)慰祝?-8.3m深）鉆進平均用時22.8min,臺班鉆進130m以上

>項目測試

邊坡支護項目經過1個多月的施工，于6月15日?qǐng)A滿完成在水泥墊層及砂卵石河道條件的鉆孔。自鉆式錨桿與普通鋼管相比，錨桿體既可作為鉆桿又可作為錨桿進行錨固，無需抽出鉆桿再插入鋼管，并可根據地質情況選用合適的鉆頭。鉆進的高效率保證了工程的施工進度，并且減輕了施工人員的勞動強度。自鉆式錨桿在該項目的順利實施，得到了技術人員及施工人員的高度認可。
